業務用空調システムは、オフィスや小売店、飲食店、産業施設に至るまで、さまざまな商業現場で快適な室内環境を維持するために不可欠です。これらのシステムの重要なコンポーネントの 1 つは銅製の毛細管で、冷媒の流れを調整する上で重要な役割を果たします。商業用空調用銅毛細管の大手サプライヤーとして、私はここで、これらの管の一般的なサイズと空調用途におけるその重要性についての洞察を共有したいと思います。
業務用エアコンにおける銅毛細管の役割を理解する
銅毛細管は、空調システムで凝縮器から蒸発器への冷媒の流れを制御するために使用される小径の管です。これらは計量装置として機能し、冷媒の流れを制限し、冷凍サイクルが適切に機能するために必要な圧力降下を引き起こします。毛細管のサイズは、その中を流れる冷媒の量に直接影響するため、特定の空調システムに適したサイズを選択することが重要です。
業務用エアコン用銅毛細管の一般的なサイズ
銅毛細管のサイズは通常、外径 (OD) と壁の厚さによって指定されます。業務用空調用銅毛細管の最も一般的な外径は、0.020 インチ (0.508 mm) ～ 0.093 インチ (2.362 mm) の範囲です。壁の厚さは用途や必要な圧力定格によって異なりますが、通常は 0.003 インチ (0.076 mm) ～ 0.010 インチ (0.254 mm) の範囲になります。
業務用空調用銅毛細管の最も一般的なサイズの一部を以下に示します。
- 外径0.020インチ(0.508mm): 業務用空調システムに使用される銅製毛細管としては最小クラスのサイズです。通常、小型で低容量のエアコンや冷凍装置に使用されます。
- 外径0.025インチ(0.635mm): このサイズは外径 0.020 インチのチューブよりわずかに大きく、中容量の空調システムで一般的に使用されます。
- 外径0.031インチ(0.787mm)：流量と圧力損失のバランスが良く、業務用空調用途に人気のサイズです。
- 外径0.035インチ(0.889mm): このサイズは、より高い流量の冷媒が必要とされる大型の空調システムでよく使用されます。
- 外径 0.040 インチ (1.016 mm): これは比較的大きなサイズの銅製毛細管で、通常、大容量の空調システムで使用されます。
- 外径 0.047 インチ (1.194 mm): このサイズは、大量の冷媒を循環させる必要がある産業用空調用途でよく使用されます。
- 外径 0.050 インチ (1.270 mm): これも大きなサイズの銅毛細管で、大型の商業用および産業用空調システムでよく使用されます。
- 外径 0.062 インチ (1.575 mm): このサイズは通常、大規模な商業ビルや産業施設などで使用される非常に大容量の空調システムで使用されます。
- 外径 0.078 インチ (1.981 mm): これは比較的大きなサイズの銅製毛細管で、産業用空調用途で一般的に使用されます。
- 外径 0.093 インチ (2.362 mm): これは、業務用空調システムで使用される銅毛細管の中で最大サイズの 1 つであり、通常、非常に大容量の用途に使用されます。
キャピラリチューブのサイズの選択に影響する要因
業務用空調システムに適切なサイズの銅毛細管の選択は、次のようないくつかの要因によって決まります。
- システム容量: トン単位で測定される空調システムの能力により、循環する必要がある冷媒の量が決まります。システムが大きくなると、より高い流量の冷媒に対応するためにより大きな毛細管が必要になります。
- 冷媒の種類: 冷媒が異なれば、密度や粘度などの特性も異なり、毛細管を通る流量に影響を与える可能性があります。したがって、システムで使用される冷媒の種類は、毛細管サイズの選択に影響します。
- 動作条件: 温度や圧力などの空調システムの動作条件も、キャピラリ チューブの性能に影響を与える可能性があります。たとえば、動作圧力が高くなると、冷媒の適切な流量を維持するためにより大きな毛細管が必要になる場合があります。
- 蒸発器と凝縮器の設計: 空調システムの蒸発器と凝縮器の設計も、毛細管サイズの選択に影響を与える可能性があります。たとえば、より大きな蒸発器や凝縮器では、冷媒を適切に分配するためにより大きな毛細管が必要になる場合があります。
当社が提供する製品

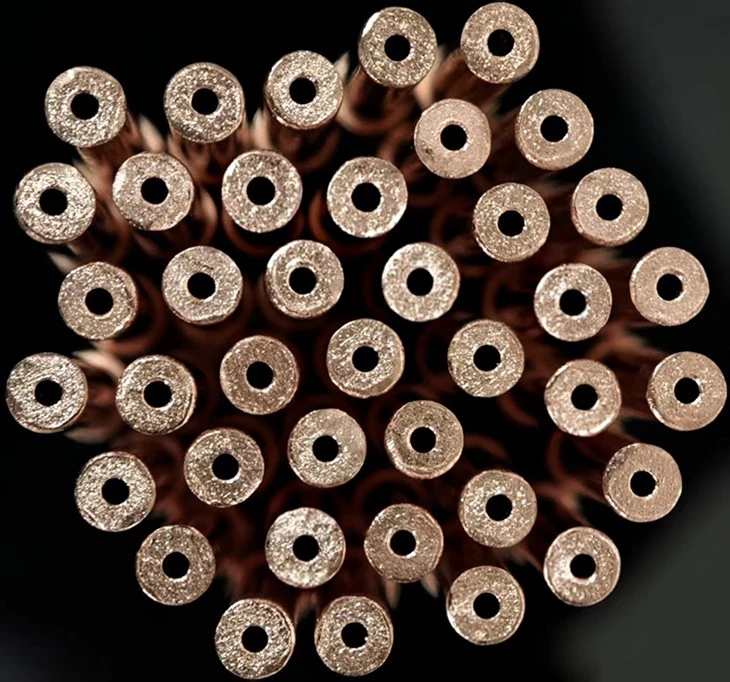

業務用空調用銅毛細管のサプライヤーとして、当社はさまざまな空調用途のニーズを満たすために、幅広いサイズと種類の毛細管を提供しています。当社の製品には以下が含まれます片端ボス付きキャピラリチューブ、スリーブ付き TP2 銅毛細管、 そしてハードステート TP2 銅キャピラリー直管。
当社のキャピラリーチューブは、熱伝導性と耐食性に優れた高品質の銅で作られています。一貫したパフォーマンスと信頼性を確保するために精密に設計されており、空調システムの特定の要件を満たすためにさまざまな長さと壁の厚さが用意されています。
結論
銅製毛細管のサイズは、業務用空調システムの性能において重要な要素です。適切なサイズのキャピラリ チューブを選択することで、空調システムが効率的かつ効果的に動作し、最適な快適さとエネルギー節約を実現できます。業務用空調用銅毛細管のサプライヤーとして、当社は高品質の製品と優れた顧客サービスの提供に努めています。ご質問がある場合、または空調システムに適したキャピラリ チューブの選択についてサポートが必要な場合は、お気軽にお問い合わせください。お客様の空調設備に関するご要望にお応えできるよう、今後ともよろしくお願いいたします。
参考文献
- ASHRAE ハンドブック - 冷凍。米国加熱冷凍空調技術者協会。
- 空調冷凍協会 (ARI) の基準。
- 業務用エアコンのメーカー仕様書です。
